江西水土保持科学院模拟降雨系统维修维护

项目名称：科技园人工模拟降雨系统维修维护

使用单位：江西省水土保持科学院

安装地点：江西省九江市德安县

实施时间：2019年01月04日-2019年01月26日

项目特点：

技术参数：

1.降雨范围：15-240mm/h（可定制）

2.降雨调节精度：5mm/h

3.雨强测量误差: ≤2%

4.降雨均匀度： >85%

5.雨滴大小：0.3-6mm

6.雨强变化调节时间：＜30s

7.降雨历时：可调

8.采样周期：5-120s(可调)

9.雨量计分辨率： 0.1mm

10.雨量计承雨口内径：Φ200±0.6mm

11.降雨面积：800㎡

12.降雨分区：4

13.降雨高度：18m

14.存储空间：32GB

15.通信协议：modbus、自定义协议

16.通信接口：RS485、WIFI

17.工作电压：AC  220V  50Hz（控制系统） 、AC  380V  50Hz （遮雨系统、供水系统）

18.工作环境：温度（0—60℃）、湿度（≤100%RH，无结露）

19.储藏环境：温度（-20—70℃）、湿度（≤100%RH，无结露）

20.设计使用寿命：＞10年

主要配置：

编号	名称	单位	数量	备注
1	供水管路	套	4	材质可定制
2	水泵	套	4	数量和降雨分区有关
3	雨量桶	套	4	数量和降雨分区有关
4	压力传感器	套	4	数量和降雨分区有关
5	水位传感器	套	1
6	变频控制柜	套	1
7	智能控制系统	套	1	含控制柜、电脑、及水压稳定系统、报警系统等
8	遮雨系统	套	3
9	数据分析管理软件	套	1
10	操作使用说明书	套	1

图片说明：

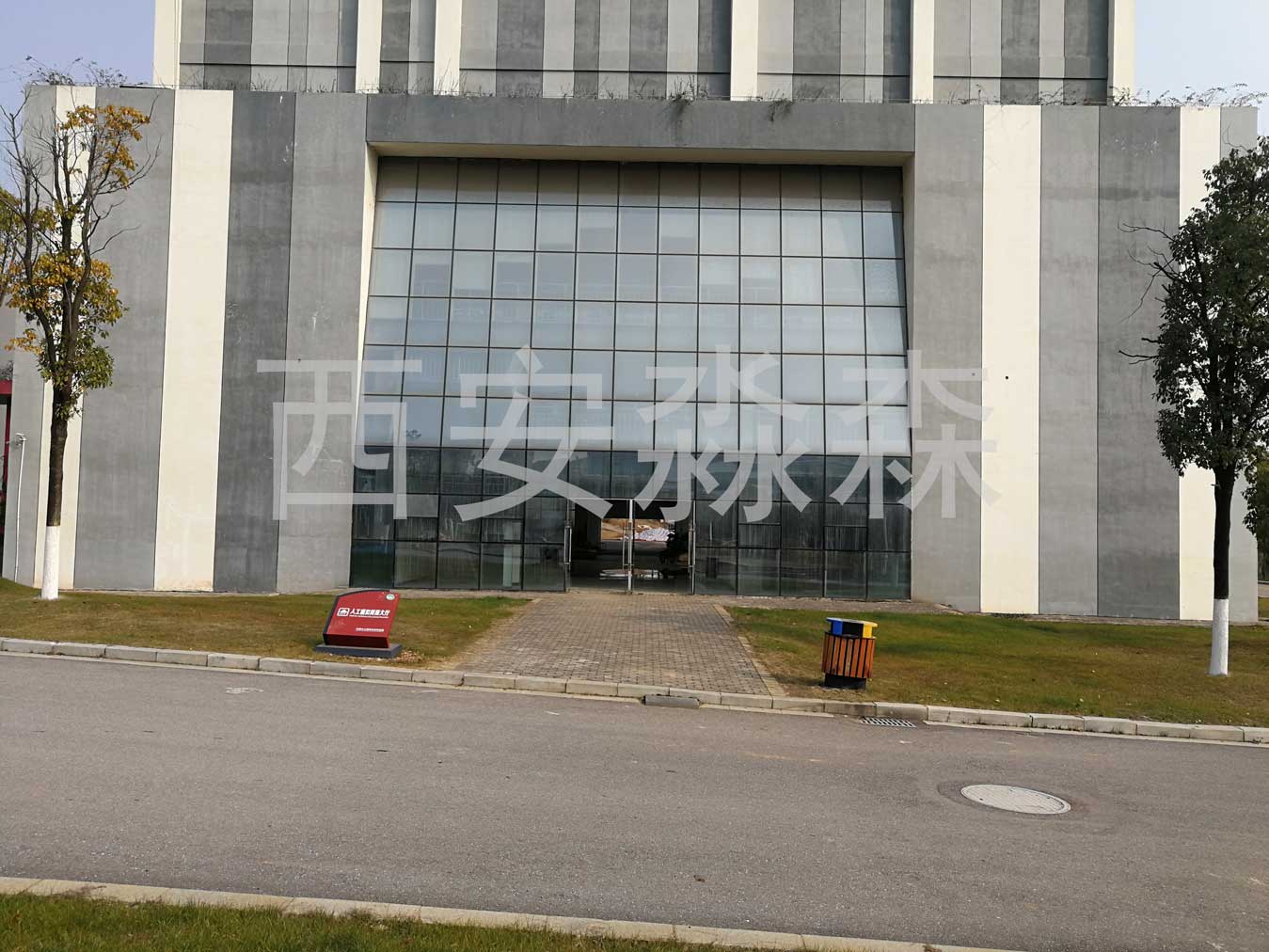

降雨大厅外景

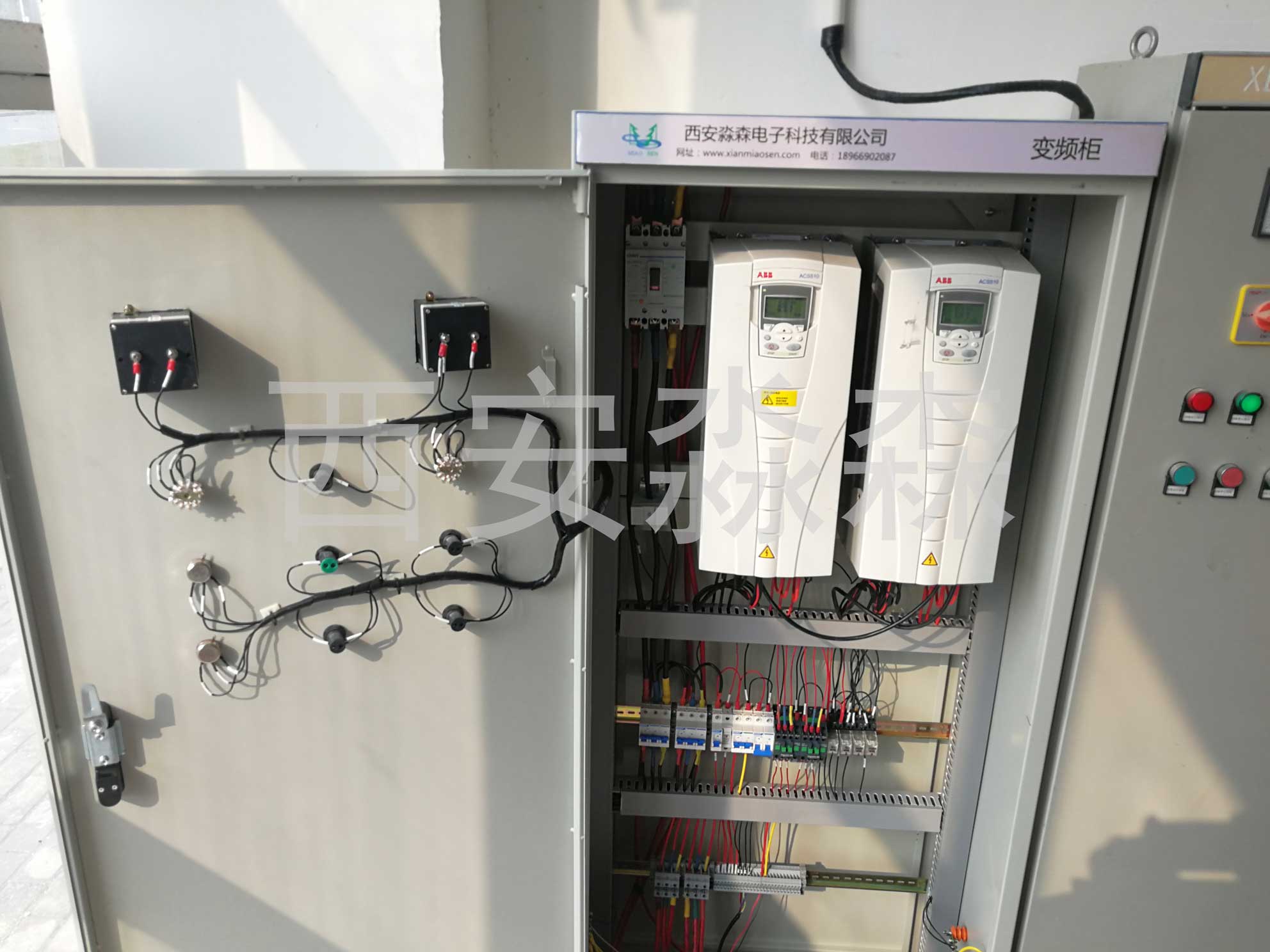

降雨大厅变频柜

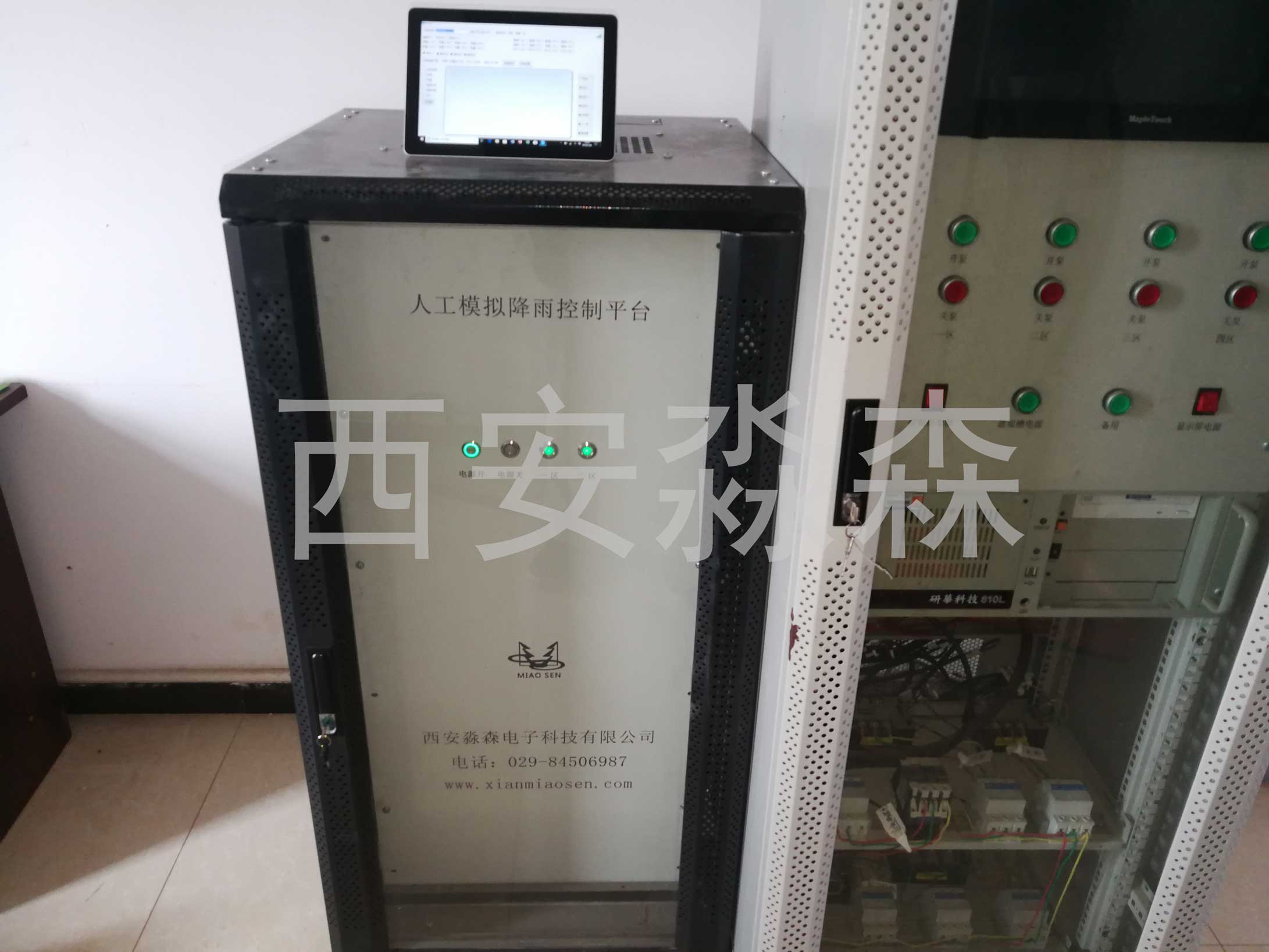

降雨大厅控制柜

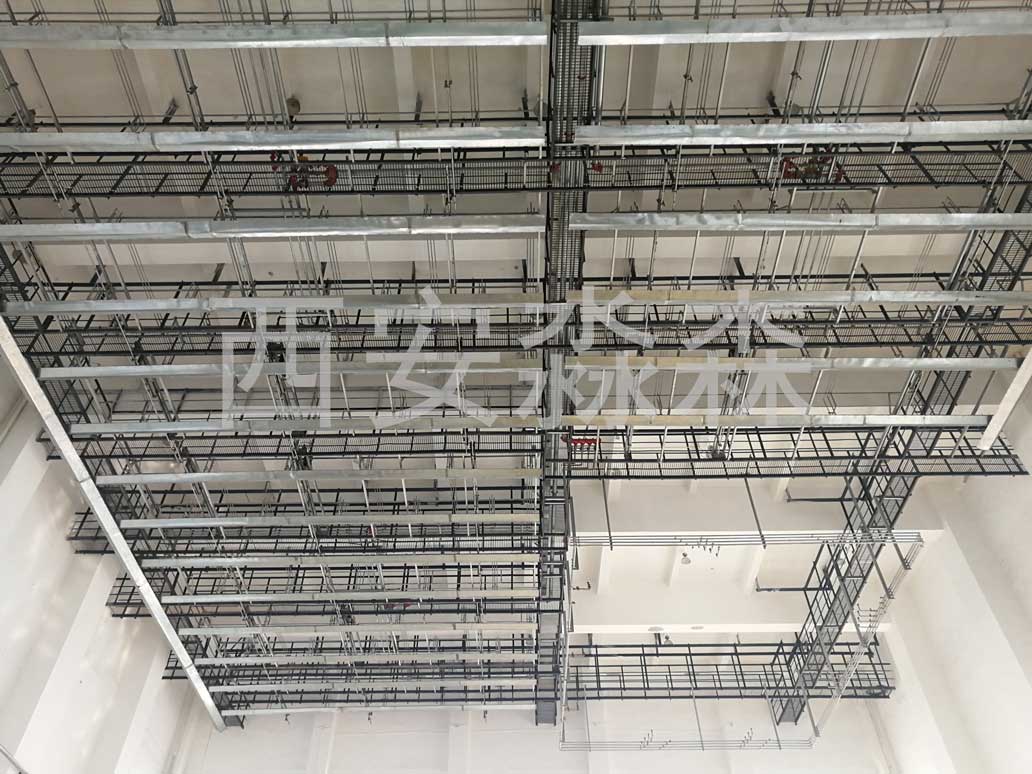

降雨大厅降雨管路

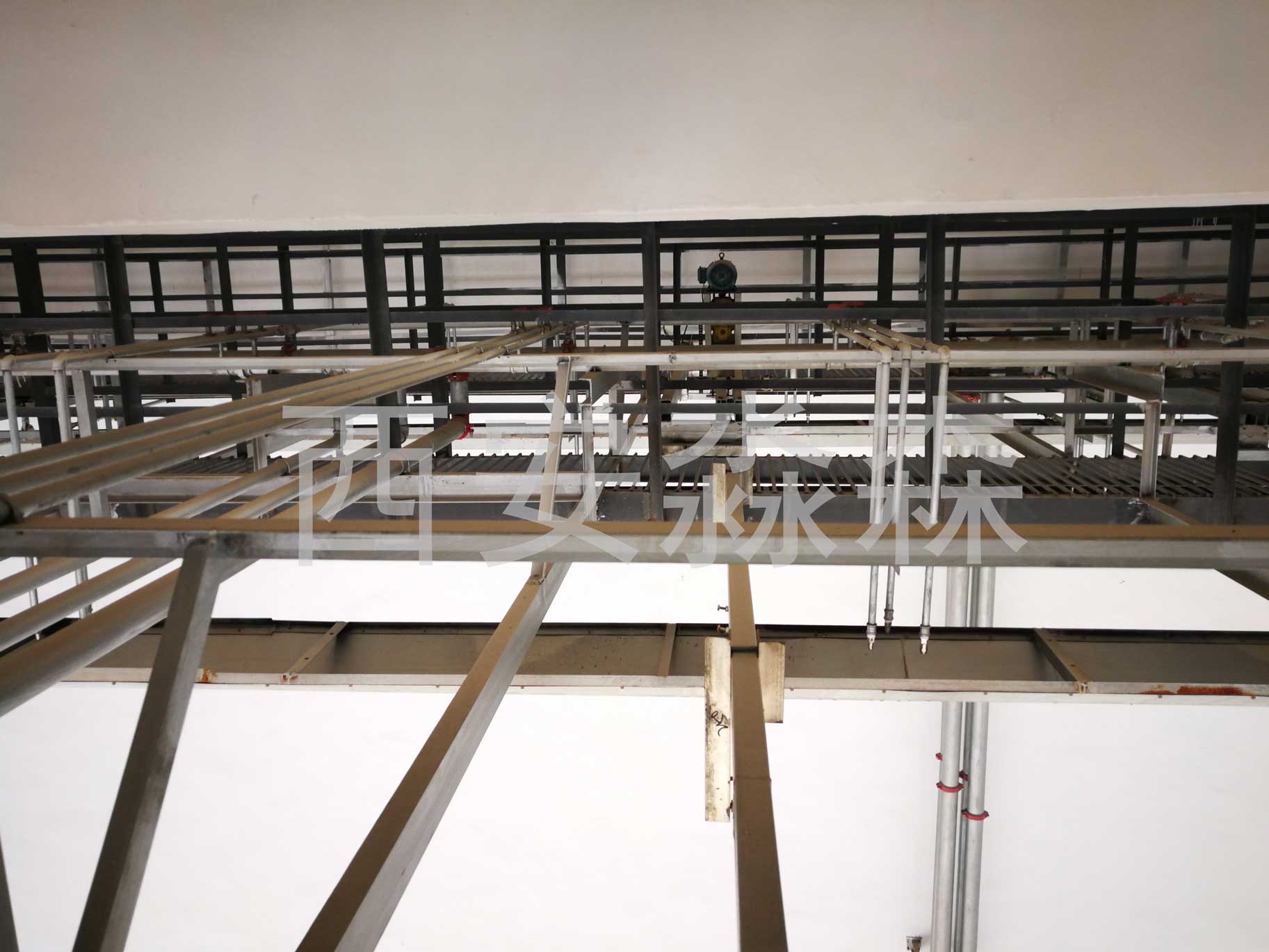

降雨大厅降雨水泵供水系统

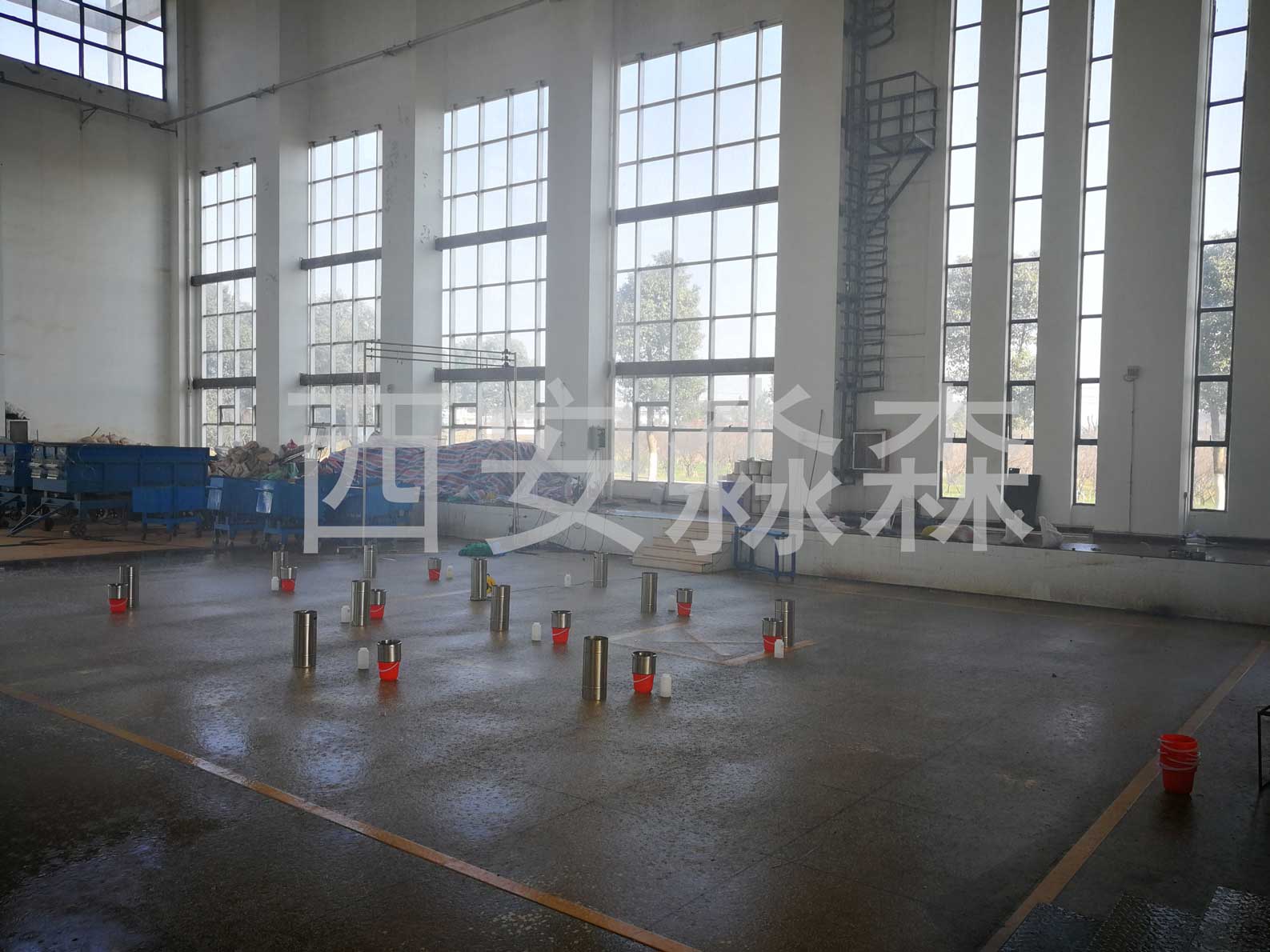

降雨大厅降雨实验中
