便携式称重泥沙速测仪

一.产品介绍

该测量装置由溢流瓶、称量系统和控制系统三部分组成，主要包括铝制箱体、溢流瓶、温度传感器、称量传感器、显示屏和控制板等核心部件（图1a，图1b）。设备采用一体化铝箱设计，整体尺寸为385 mm × 375 mm × 140 mm。箱体框架由高强度铝型材制成，承重板厚度为 10 mm，秤盘厚度为 4 mm，并设有溢流瓶限位装置（图1a），确保结构稳固、承载能力强，同时具备优良的测量重复性。为了提高操作便捷性，箱体左侧集成了RS-485 通讯接口、水温传感器接口、充电口和设备开关，底部配备可调节支脚，并内置水平泡和三轴传感器，方便设备快速调平。设备采用12V/20Ah 锂电池供电，单次充电可连续运行 40 小时以上。测量数据可实时显示在屏幕上，并可一键保存至本地，同时上传至云服务器，方便数据管理、远程访问及后续分析。

二.测量原理

该装置主要是利用定体积的体积-质量转换原理测量泥沙含量。通过获取水沙二相体的总体积和总质量计算泥沙含量，样品总体积为泥沙与水的体积之和，样品总质量等于泥沙与水的质量之和。即

式中Mt 为样品的总质量(g)；V为溢流瓶的总体积（mL）；Vw 为水的体积(cm3)；Vs 为泥沙的体积(mL)；ρT 为水的密度(g/mL)；ρx 为泥沙的密度(g/cm3)。其中，Mt 由称重传感器获取；ρT 由测量水温查表获得，ρx可用土壤比重计进行实时测量修正，也可以由设备测量得到。

由式（1）和式（2）可得，水的体积（Vw）和泥沙体积（Vs）可分别表达为

根据泥沙含量的定义可得

式中S 为泥沙含量(g/L)。

将式（4）代入式（5）

可见，只要获取样品总质量（Mt）和总体积（V），结合水的密度ρT和泥沙密度ρx就可计算出泥沙含量。

三.产品优点

1.便携式测量。该装置为非固定便携式装置，组装简单，观测人员可将该装置随身携带采样并测量。

2.测量范围广。该装置采用称重法测量泥沙含量，称重精度达50mg可有效提高测量精度，测量精度可达到0.02g/L。

3.测量效率高。该装置操作简单。3-5分钟即可完成一次测量，极大提高工作效率。

四.技术参数

1.泥沙测量范围：0-300kg/m³；

2.泥沙测量精度：相对误差＜1%；

3.显示方式：液晶触摸显示屏；

4.供电方式：12V锂电池；

5.工作时长：≥20h；

6.通信接口：RS485/云服务器；

7.通讯方式：4G；

8.工作环境温度：-40～+80℃；

9.工作环境湿度：≤95%RH(+40℃)；

10.使用寿命：＞5年；

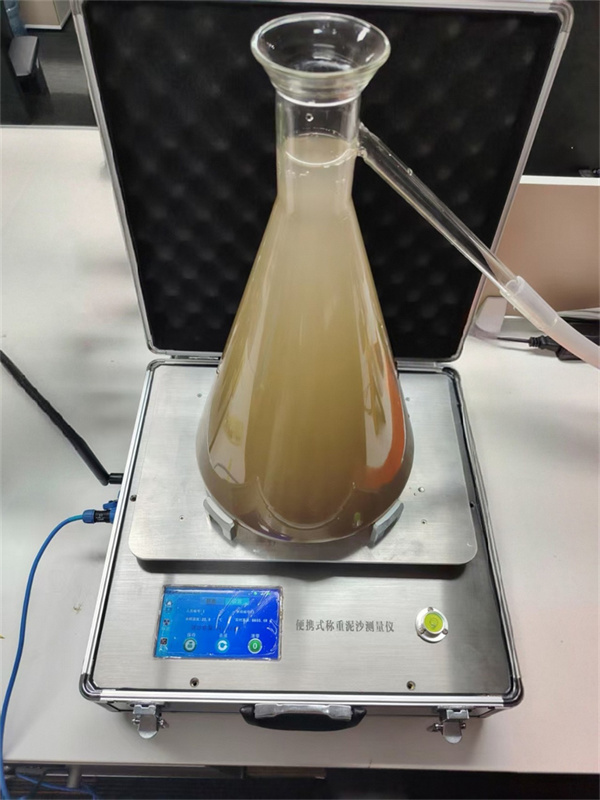

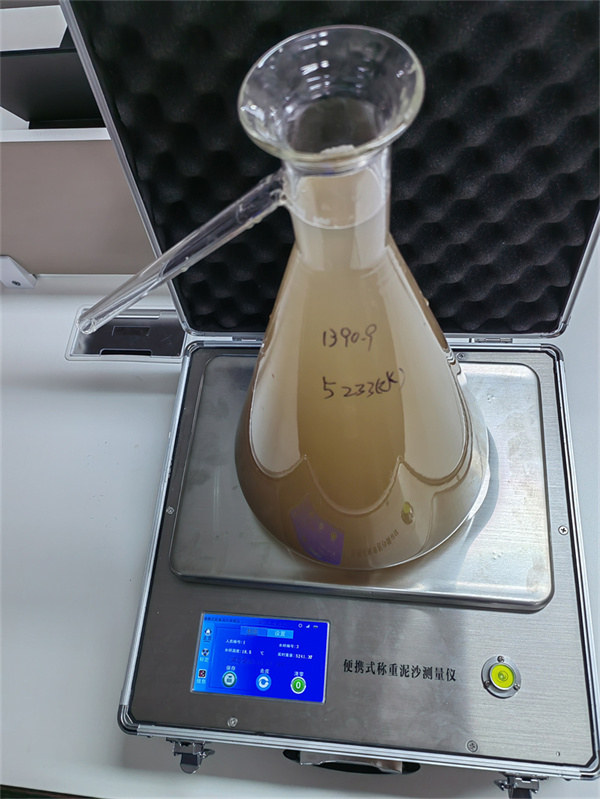

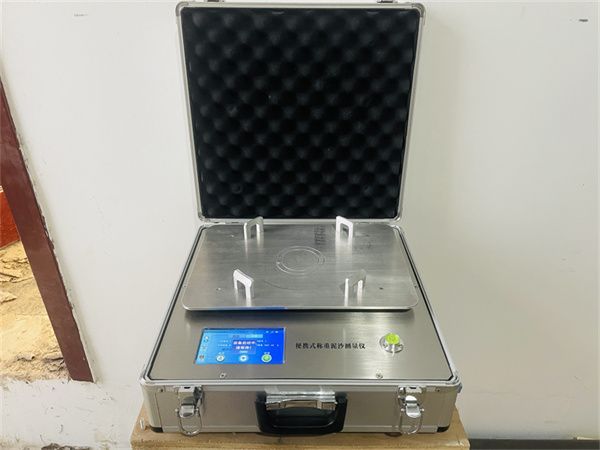

五.产品照片
