安塞纸坊沟野外径流泥沙自动观测系统

项目名称：野外径流泥沙自动观测系统

使用单位：中科院水土保持研究所

安装地点：安塞试验站纸坊沟观测点

实施时间：2016年3月到2016年5月

项目特点：

1、 含视频录像功能，可记录流域内的视频资料，录像的有水位信号控制启动和关闭

2、 含压力式水位计和雷达式水位计，记录更全面，准确。

3、 含两路泥沙变送器，一路测量常态的泥沙含量，一路测量洪峰的泥沙含量

主要参数：

1. 测量量程： 泥沙含量0.1-50kg/m³ 、水位0-2m

2. 测量精度： 泥沙含量0.1kg/m³ 、水位1mm

3. 测量误差：泥沙含量≤5%、水位≤0.3%FS

4. 采样周期：1-60分钟可调

5. 录像水位：≥10mm可调（需选配影像录制系统）

6. 显示方式： 液晶显示屏

7. 存储空间：32GB

8. 通信协议：自定义协议

9. 通信接口 ： WIFI

10. 工作电压： 12VDC   ( 10 ... 30 VDC)

11. 工作电流：5mA（休眠）、120mA(工作)

12. 供电方式：电池、太阳能充电

13. 工作环境：温度（-20—70℃）、湿度（≤100%RH，无结露）

14. 储藏环境: 温度（-20—80℃）、湿度（≤100%RH，无结露）

15. 设计使用寿命： ＞5年

主要配置：

编号	名称	单位	数量	备注
1	光电式泥沙变送器	套	2	测定不同水深的泥沙含量
2	液压式水位计	套	1	用于测定低水位流量
3	雷达式水位计	套	1	用于测定洪峰水位
4	影像录制系统	套	1	用于洪峰录像
5	数据采集器	台	1
6	太阳能电池	套	2
7	智能充电管理蓄电池组	套	1
8	不锈钢支架、箱体	套	1
9	数据分析管理软件	套	1
10	操作使用说明书	套	1

图片说明：

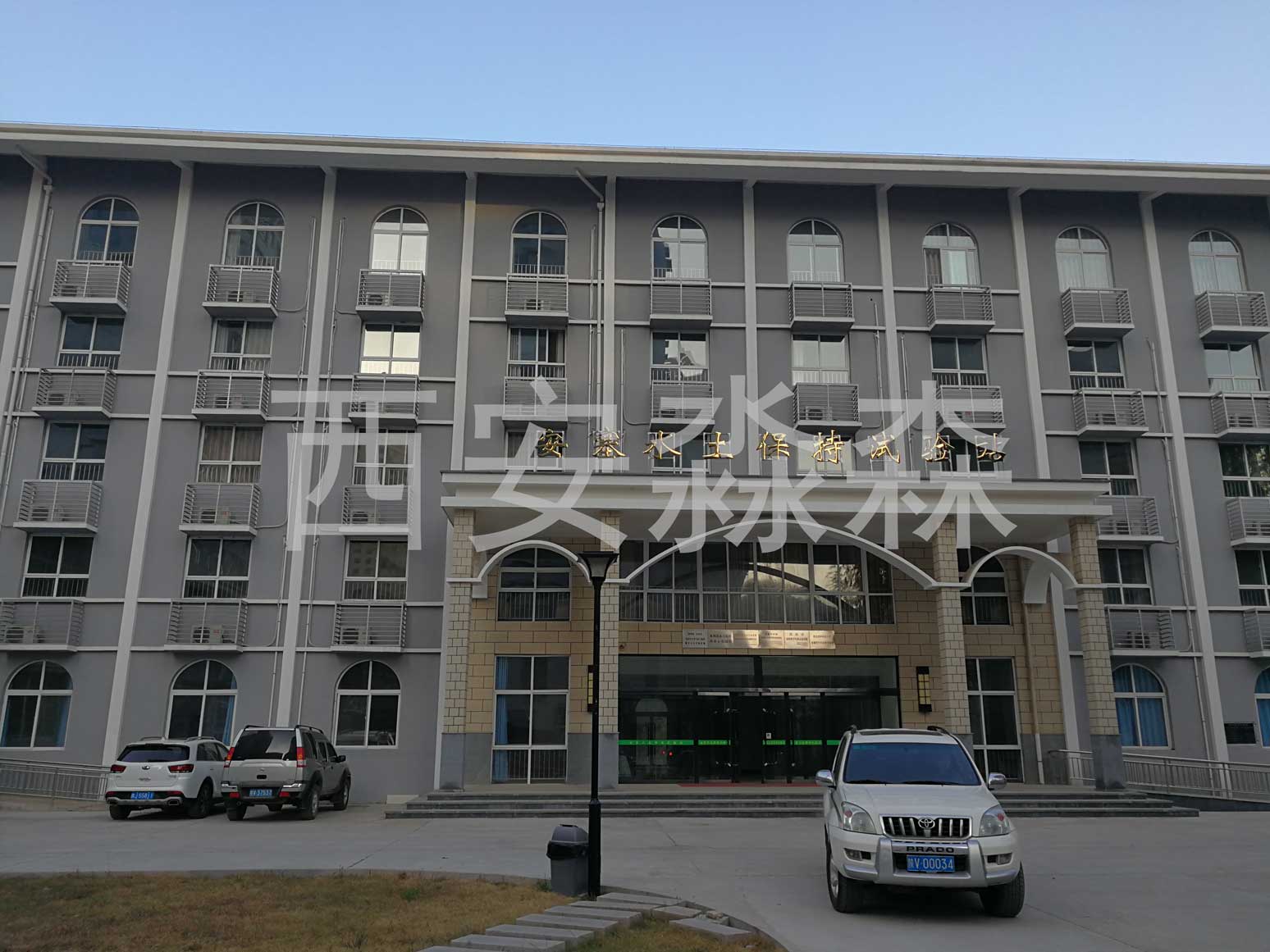

说明：安塞试验站实验大楼

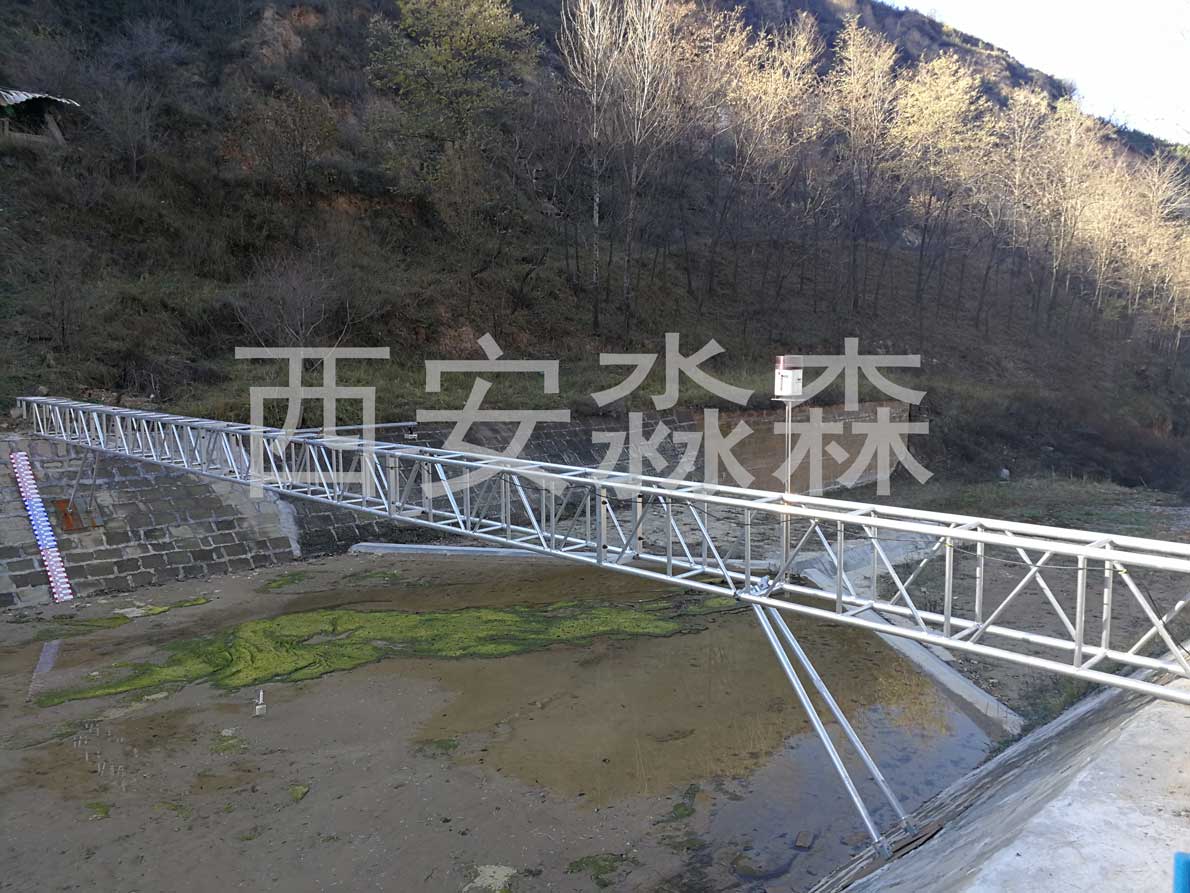

说明：水位计安装平台

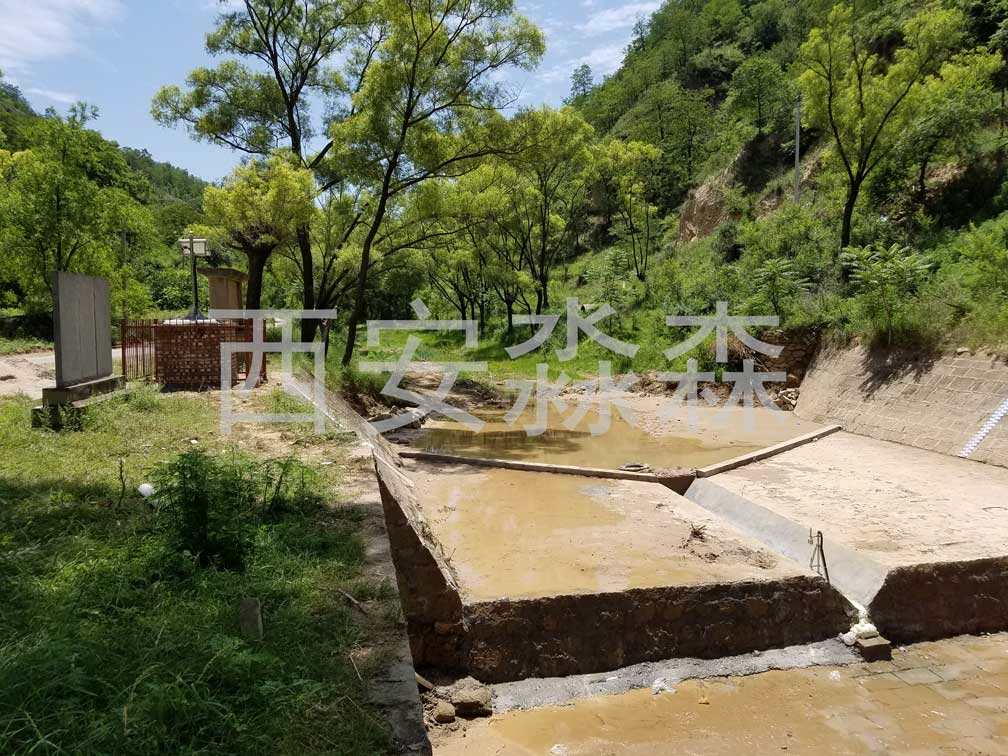

说明：三角堰和梯形堰组成的复合堰。

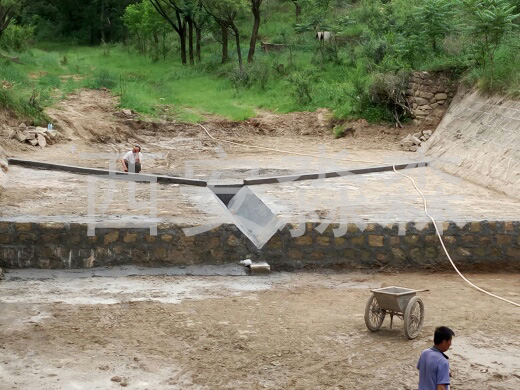

说明：复合堰的施工现场
