甘谷驿野外径流泥沙自动测量系统---卡口站

项目名称：野外径流泥沙自动测量系统---卡口站

使用单位：中国科学院地球环境研究所

安装地点：陕西省延安市甘谷驿

实施时间：2016年3月到2016年5月

项目特点：含视频录像功能、可测多水层泥沙含量、安装地点多、地形复杂丰富

主要参数：

1. 测量量程： 泥沙含量0.1-50kg/m³ 、水位0-2m

2. 测量精度： 泥沙含量0.1kg/m³ 、水位1mm

3. 测量误差：泥沙含量≤5%、水位≤0.3%FS

4. 采样周期：1-60分钟可调

5. 录像水位：≥10mm可调（需选配影像录制系统）

6. 显示方式： 液晶显示屏

7. 存储空间：32GB

8. 通信协议：自定义协议

9. 通信接口 ： WIFI

10. 工作电压： 12VDC   ( 10 ... 30 VDC)

11. 工作电流：5mA（休眠）、120mA(工作)

12. 供电方式：电池、太阳能充电

13. 工作环境：温度（-20—70℃）、湿度（≤100%RH，无结露）

14. 储藏环境: 温度（-20—80℃）、湿度（≤100%RH，无结露）

15. 设计使用寿命： ＞5年

主要配置：

图片说明：

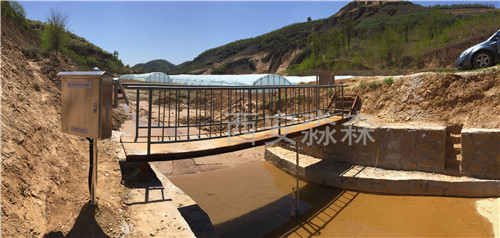

说明：试验站外貌

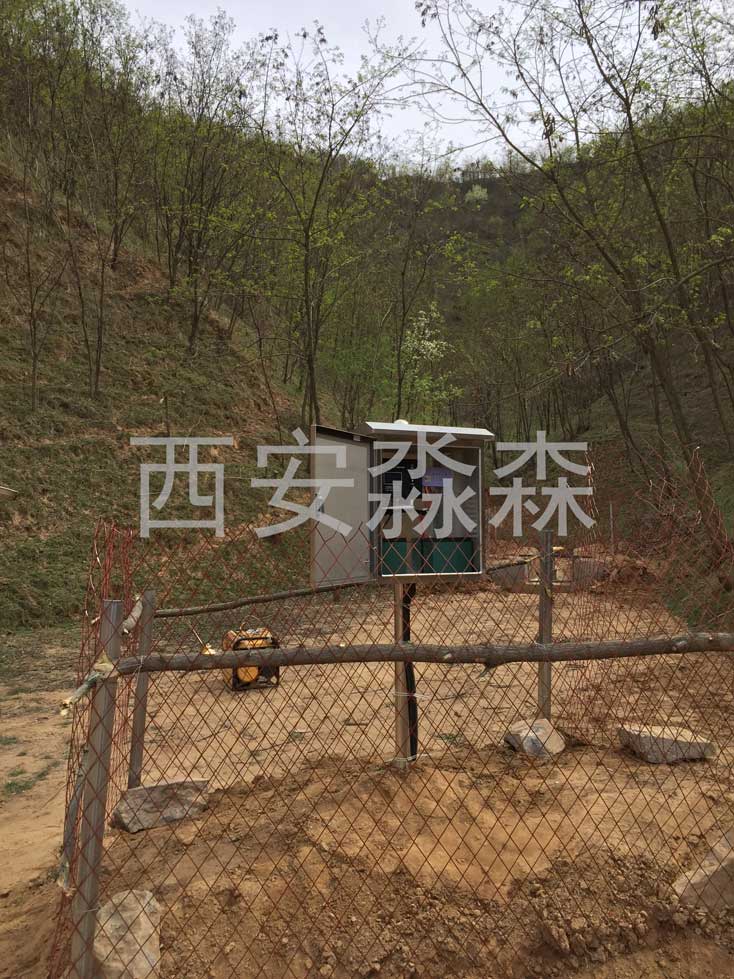

说明：安装点一

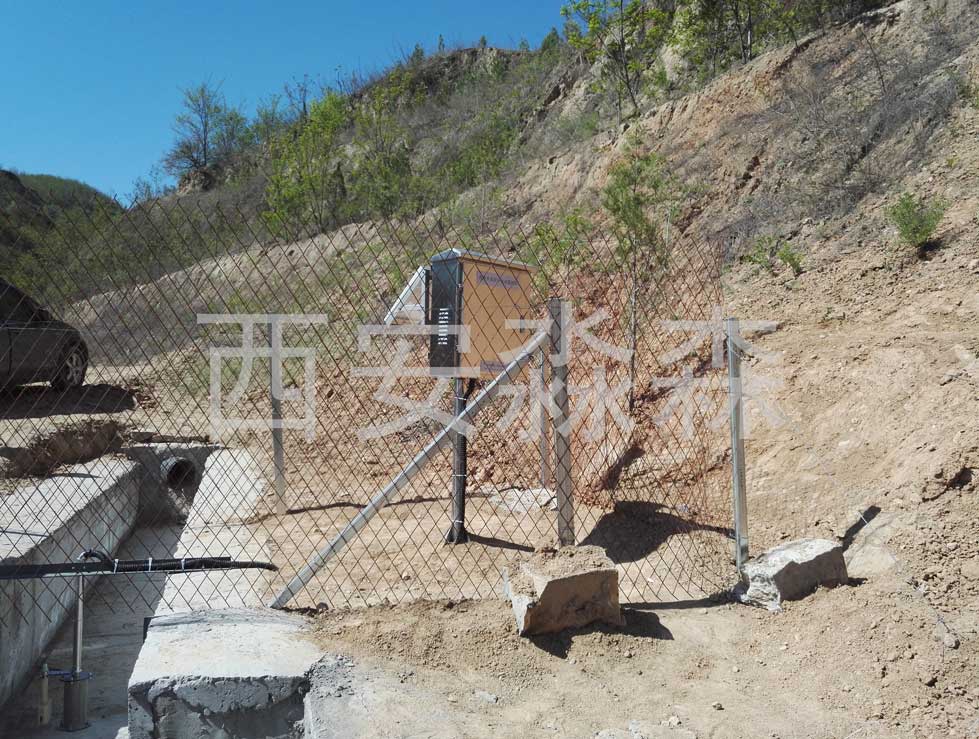

说明：安装点二

说明：安装点三

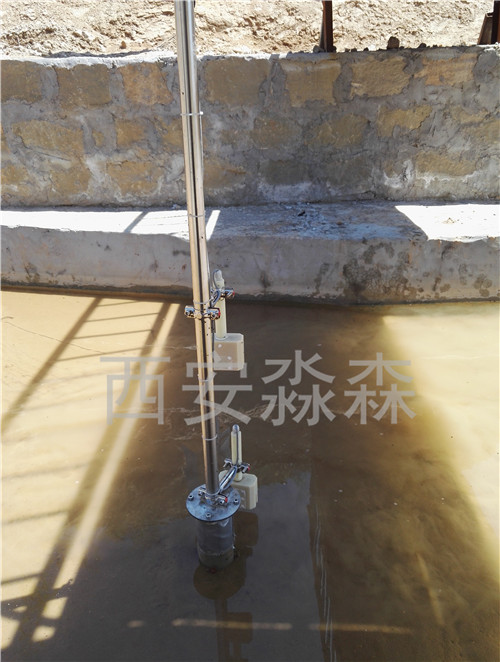

说明：局部细节图

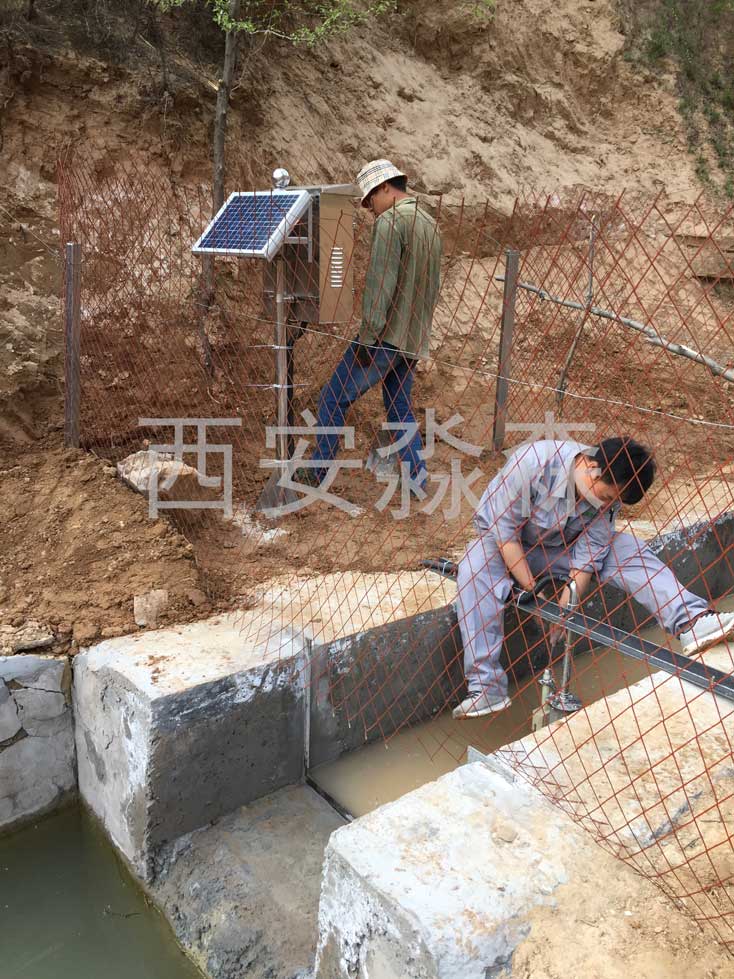

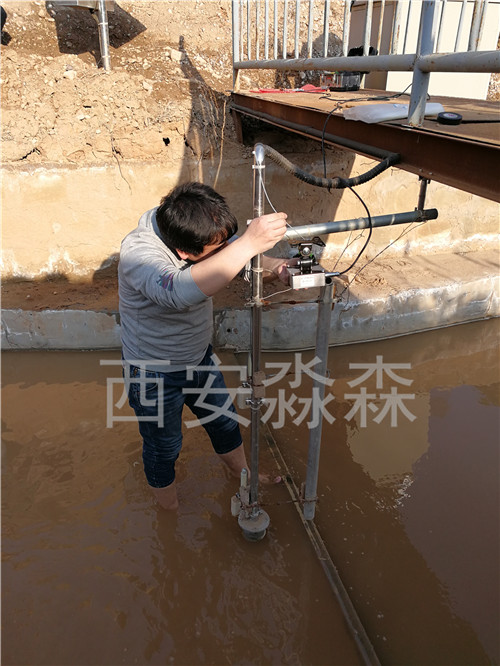

说明：安装人员调试图

说明：完成图
